3D Σάρωση με Laser Scanner

Η 3D σάρωση με laser scanner αποτελεί σήμερα μία από τις πιο προηγμένες τεχνολογίες αποτύπωσης του δομημένου και φυσικού περιβάλλοντος. Η εξέλιξη των μεθόδων μέτρησης και τεκμηρίωσης έχει μεταμορφώσει ριζικά τον τρόπο με τον οποίο οι μηχανικοί, οι αρχιτέκτονες και οι τεχνικοί μελετητές προσεγγίζουν τον σχεδιασμό, την ανάλυση και την υλοποίηση σύνθετων έργων. Σε ένα περιβάλλον όπου η ακρίβεια, η ταχύτητα και η πληρότητα των δεδομένων δεν αποτελούν απλώς πλεονέκτημα αλλά απαίτηση, η τρισδιάστατη σάρωση αναδεικνύεται σε αναπόσπαστο εργαλείο.

Η μετάβαση από τις παραδοσιακές αποτυπώσεις, που βασίζονται σε επιλεκτικές μετρήσεις και υποθέσεις, σε μια ολοκληρωμένη ψηφιακή καταγραφή εκατομμυρίων σημείων, σηματοδοτεί μια ουσιαστική αλλαγή φιλοσοφίας. Η πραγματικότητα αποτυπώνεται όπως ακριβώς είναι, χωρίς απώλειες πληροφορίας, χωρίς ερμηνείες και χωρίς κενά. Αυτό το επίπεδο ακρίβειας επιτρέπει τη λήψη τεκμηριωμένων αποφάσεων σε κάθε στάδιο ενός έργου.

Τι είναι η 3D σάρωση με laser scanner και πώς λειτουργεί

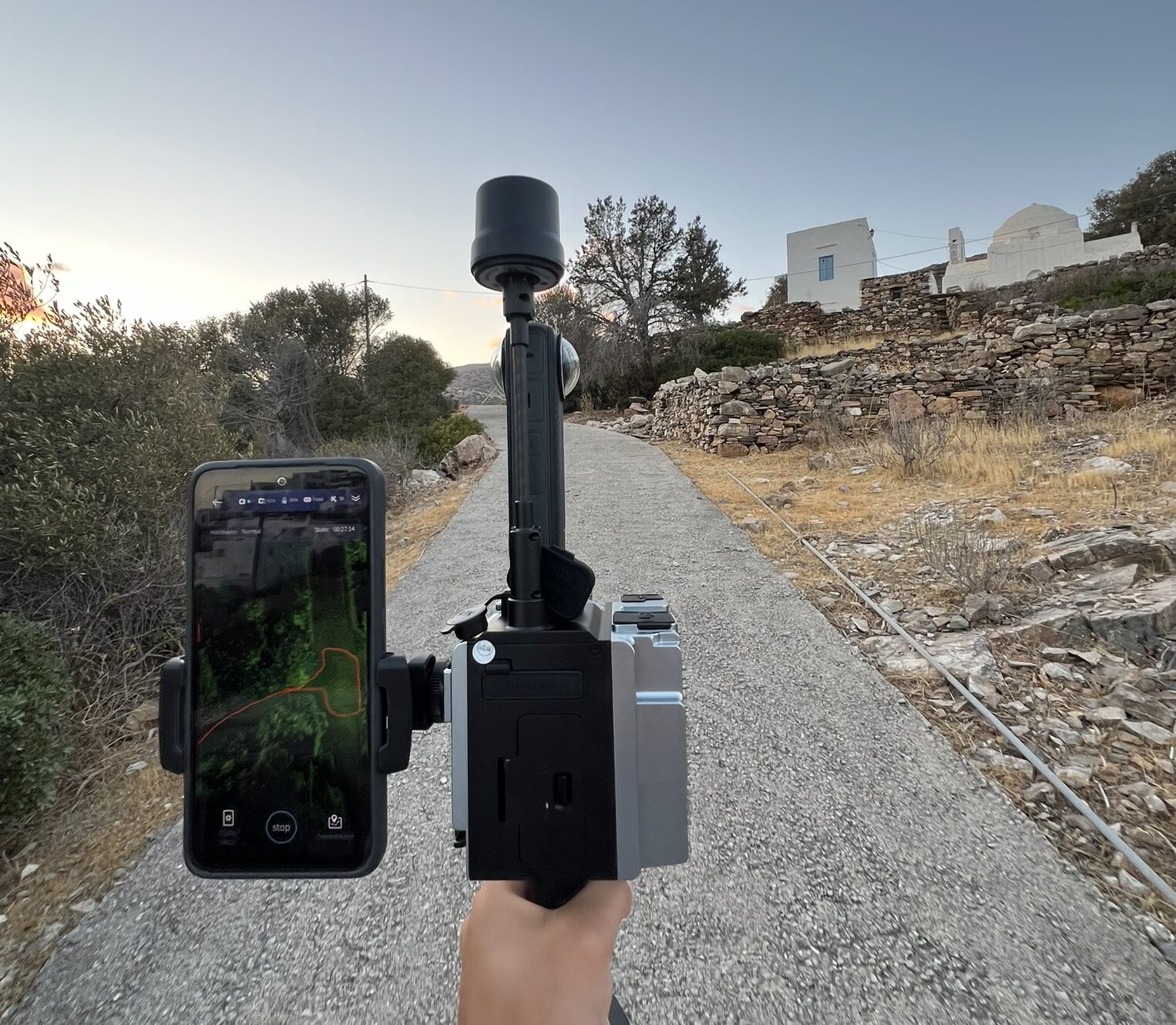

Η 3D σάρωση με laser scanner βασίζεται στη χρήση ειδικών σαρωτών, οι οποίοι εκπέμπουν ακτίνες λέιζερ προς το περιβάλλον σε πολύ υψηλή συχνότητα. Κάθε ακτίνα προσπίπτει σε μια επιφάνεια και ανακλάται πίσω στον αισθητήρα του οργάνου. Μέσα από τον υπολογισμό του χρόνου επιστροφής και της γωνίας εκπομπής, το σύστημα υπολογίζει με εξαιρετική ακρίβεια τη θέση κάθε σημείου στον τρισδιάστατο χώρο.

Η διαδικασία αυτή επαναλαμβάνεται εκατομμύρια φορές, δημιουργώντας ένα πυκνό σύνολο σημείων, γνωστό ως νέφος σημείων (point cloud). Το νέφος σημείων αποτελεί ένα πλήρες ψηφιακό αποτύπωμα του χώρου, στο οποίο περιλαμβάνονται όλες οι γεωμετρικές πληροφορίες: διαστάσεις, κλίσεις, υψομετρικές διαφορές, παραμορφώσεις και λεπτομέρειες κατασκευής.

Σε αντίθεση με τις συμβατικές μεθόδους, όπου καταγράφονται μόνο επιλεγμένα σημεία, εδώ καταγράφεται το σύνολο του χώρου. Αυτό σημαίνει ότι οποιαδήποτε πληροφορία χρειαστεί στο μέλλον μπορεί να εξαχθεί από τα ήδη υπάρχοντα δεδομένα, χωρίς νέα επιτόπια μέτρηση.

Γιατί η 3D σάρωση με laser scanner υπερτερεί των παραδοσιακών μεθόδων

Η υπεροχή της 3D σάρωσης με laser scanner δεν περιορίζεται μόνο στην ακρίβεια. Πρόκειται για μια τεχνολογία που αλλάζει συνολικά τον τρόπο εργασίας σε τεχνικά έργα.

Η ακρίβεια που επιτυγχάνεται είναι της τάξης των χιλιοστών, ακόμη και σε μεγάλης κλίμακας αποτυπώσεις. Κάθε ατέλεια, κάθε απόκλιση από τη θεωρητική γεωμετρία και κάθε κατασκευαστική ιδιαιτερότητα καταγράφεται με σαφήνεια. Αυτό είναι καθοριστικό σε έργα ανακαίνισης, αποκατάστασης ή επεμβάσεων σε υφιστάμενες κατασκευές.

Η ταχύτητα εκτέλεσης αποτελεί επίσης κρίσιμο πλεονέκτημα. Με τη χρήση σύγχρονων laser scanners, μεγάλοι και πολύπλοκοι χώροι μπορούν να αποτυπωθούν μέσα σε λίγες ώρες. Ο χρόνος παραμονής στο εργοτάξιο μειώνεται σημαντικά, χωρίς να θυσιάζεται η ποιότητα των δεδομένων.

Παράλληλα, η πληρότητα της πληροφορίας εξαλείφει τις αβεβαιότητες. Δεν υπάρχουν “τυφλά” σημεία ή περιοχές που δεν έχουν καταγραφεί. Ο μελετητής έχει στη διάθεσή του ένα πλήρες ψηφιακό αρχείο της πραγματικότητας, το οποίο μπορεί να αναλύσει όσες φορές χρειαστεί.

Στάδια υλοποίησης μιας μελέτης laser scnanning

Η επιτυχία μιας αποτύπωσης με 3D σάρωση με laser scanner δεν εξαρτάται μόνο από τον εξοπλισμό, αλλά και από τη μεθοδολογία που ακολουθείται. Κάθε έργο απαιτεί προσεκτικό σχεδιασμό και οργανωμένη προσέγγιση.

Το πρώτο στάδιο αφορά την προκαταρκτική ανάλυση του έργου. Σε αυτό το στάδιο καθορίζονται οι στόχοι της αποτύπωσης, το επίπεδο ακρίβειας που απαιτείται και τα τελικά παραδοτέα. Παράλληλα, μελετάται ο χώρος και σχεδιάζονται οι θέσεις από τις οποίες θα πραγματοποιηθεί η σάρωση, ώστε να εξασφαλιστεί πλήρης κάλυψη.

Ακολουθεί η επιτόπια σάρωση, κατά την οποία ο laser scanner τοποθετείται σε πολλαπλά σημεία. Η λήψη γίνεται κυκλικά, επιτρέποντας την καταγραφή κάθε επιφάνειας από διαφορετικές οπτικές γωνίες. Με αυτόν τον τρόπο αποφεύγονται σκιές και περιοχές με ελλιπή δεδομένα.

Το τρίτο στάδιο αφορά την επεξεργασία των δεδομένων. Όλες οι επιμέρους σαρώσεις ευθυγραμμίζονται σε ένα ενιαίο σύστημα αναφοράς, δημιουργώντας ένα ολοκληρωμένο νέφος σημείων. Στο στάδιο αυτό πραγματοποιείται καθαρισμός θορύβου και οργάνωση της πληροφορίας.

Τέλος, από το νέφος σημείων παράγονται τα τελικά παραδοτέα, όπως κατόψεις, όψεις, τομές, ορθοεικόνες και τρισδιάστατα μοντέλα, ανάλογα με τις ανάγκες του έργου.

3D σάρωση με laser scanner σε κτίρια και αρχιτεκτονικές μελέτες

Στον τομέα της αρχιτεκτονικής, η 3D σάρωση με laser scanner έχει αλλάξει ριζικά τον τρόπο αποτύπωσης υφιστάμενων κτιρίων. Είτε πρόκειται για κατοικίες, επαγγελματικά κτίρια είτε για ιστορικά κελύφη, η δυνατότητα πλήρους και ακριβούς καταγραφής επιτρέπει ασφαλή σχεδιασμό και τεκμηριωμένες παρεμβάσεις.

Η τεχνολογία αυτή είναι ιδιαίτερα χρήσιμη σε έργα ανακαίνισης και αλλαγής χρήσης, όπου η υφιστάμενη κατάσταση συχνά αποκλίνει από τα παλιά σχέδια. Μέσα από την τρισδιάστατη αποτύπωση, ο αρχιτέκτονας αποκτά ένα αξιόπιστο υπόβαθρο για τον σχεδιασμό, αποφεύγοντας αστοχίες και απρόβλεπτα προβλήματα κατά την κατασκευή.

Laser scanning σε βιομηχανικές εγκαταστάσεις

Οι βιομηχανικοί χώροι χαρακτηρίζονται από υψηλή πολυπλοκότητα, πυκνά δίκτυα σωληνώσεων και περιορισμένα περιθώρια σφάλματος. Η 3D σάρωση με laser scanner επιτρέπει την πλήρη αποτύπωση αυτών των εγκαταστάσεων με ακρίβεια που δεν μπορεί να επιτευχθεί με άλλες μεθόδους.

Η ύπαρξη ενός πλήρους τρισδιάστατου μοντέλου διευκολύνει τον σχεδιασμό νέων εγκαταστάσεων, την τροποποίηση υφιστάμενων δικτύων και τον έλεγχο πιθανών συγκρούσεων. Το αποτέλεσμα είναι καλύτερος συντονισμός και μείωση λαθών κατά την υλοποίηση.

Laser scanning σε τεχνικά έργα και υποδομές

Στα μεγάλα τεχνικά έργα, όπως γέφυρες, σήραγγες και οδικά έργα, η γεωμετρική ακρίβεια είναι κρίσιμη. Η 3D σάρωση με laser scanner επιτρέπει την αποτύπωση της πραγματικής κατάστασης με υψηλή ανάλυση, αποκαλύπτοντας αποκλίσεις, παραμορφώσεις και μετακινήσεις.

Τα δεδομένα αυτά μπορούν να χρησιμοποιηθούν τόσο για τον έλεγχο της κατασκευής όσο και για τη μακροχρόνια παρακολούθηση της συμπεριφοράς των κατασκευών, συμβάλλοντας στην ασφάλεια και τη βιωσιμότητα των έργων.

Τελικά παραδοτέα και αξιοποίηση των δεδομένων

Τα αποτελέσματα μιας αποτύπωσης με 3D σάρωση με laser scanner δεν περιορίζονται σε απλά σχέδια. Τα παραδοτέα περιλαμβάνουν πλήρη νέφη σημείων, δισδιάστατα σχέδια υψηλής ακρίβειας και τρισδιάστατα μοντέλα έτοιμα για χρήση σε σύγχρονα περιβάλλοντα CAD και BIM.

Η DK Surveying, επικεφαλής της οποίας είναι ο τοπογράφος μηχανικός Δημήτρης Καραμολέγκος, παραδίδει δεδομένα απόλυτα συμβατά με τα εργαλεία των σύγχρονων μηχανικών, εξασφαλίζοντας ότι κάθε έργο βασίζεται σε αξιόπιστη και πλήρη τεχνική τεκμηρίωση.
